Трансформаторы ТСЗ

Назначение и условия эксплуатации

Сухие трансформаторы серии ТСЗ с естественным воздушным охлаждением, заключённые в защищённый металлический кожух (степень защиты IP21), предназначены для преобразования электрической энергии в трёхфазных сетях переменного тока частотой 50 Гц. Они применяются в системах электроснабжения жилых, общественных и промышленных зданий, где требуется защита от случайного прикосновения к токоведущим частям и попадания мелких предметов.

Трансформаторы ТСЗ рассчитаны на длительный режим работы в следующих номинальных условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — не более 80% при +25 °C, без конденсации;
• окружающая среда — невзрывоопасная, тип атмосферы II по ГОСТ 15150, без токопроводящей пыли и агрессивных газов.

Производство и эксплуатация ведутся в соответствии с ГОСТ Р 54827-2011, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТСЗ в климатических исполнениях, ориентированных на закрытые помещения.

Выбор исполнения осуществляется по ГОСТ 15150-69. Кожух IP21 обеспечивает дополнительную защиту внутренних компонентов от капель конденсата и вертикально падающих капель, что особенно важно для помещений с перепадами температур.

Специфика и особенности

Главное отличие ТСЗ от открытых сухих трансформаторов — штатный металлический защитный кожух со степенью защиты IP21. Кожух изготавливается из листовой стали с вентиляционными жалюзи, что сохраняет естественное воздушное охлаждение и одновременно защищает персонал от поражения электрическим током.

• полная защита от прикосновения к токоведущим частям — IP21 по ГОСТ 14254;
• возможность установки в проходах и на открытых площадках цехов без дополнительных сетчатых ограждений;
• изоляция класса F (155 °C) или H (180 °C), пропитанная под вакуумом, обеспечивает высокую термическую стойкость;
• отсутствие масла — не требуется маслоприёмных устройств и систем пожаротушения;
• кожух снабжён дверцами с блокировкой и смотровыми окнами (опционально) для контроля состояния обмоток.

Трансформаторы ТСЗ сохраняют все преимущества сухой изоляции: экологичность, низкий уровень шума и минимальное обслуживание.

Основные комплектующие

Каждый трансформатор ТСЗ поставляется в сборе с защитным кожухом и полным комплектом необходимых устройств.

• Активная часть — обмотки ВН и НН с изоляцией класса F или H, магнитопровод из холоднокатаной стали.
• Защитный кожух — стальной корпус с вентиляционными отверстиями, дверцами и контактной площадкой для заземления, степень IP21.
• Высоковольтные вводы — проходные изоляторы с защитными колпаками.
• Низковольтные выводы — контактные зажимы или шинные выводы внутри кожуха.
• Переключатель без возбуждения (ПБВ) — для регулировки напряжения ±2×2,5%.
• Термодатчики и блок сигнализации — контроль температуры обмоток, предупредительная и аварийная сигнализация.

Требования к эксплуатации

Эксплуатация трансформаторов ТСЗ проводится квалифицированным персоналом в соответствии с ПТЭЭП и ПУЭ. Кожух нельзя вскрывать без снятия напряжения.

Перед пуском

• проверьте целостность кожуха, заземления и надёжность запирания дверей;
• измерьте сопротивление изоляции обмоток мегаомметром (не менее 100 МОм);
• убедитесь в свободной циркуляции воздуха через вентиляционные жалюзи;
• проверьте срабатывание термодатчиков.

В процессе работы

• не превышайте допустимые нагрузки, контролируйте температуру обмоток;
• не реже раза в год очищайте вентиляционные отверстия от пыли;
• немедленно отключайте трансформатор при срабатывании аварийной сигнализации.

Безопасность и эксплуатационные преимущества

ТСЗ сочетает электробезопасность защищённого кожуха и пожаробезопасность сухой изоляции.

• Электробезопасность — кожух IP21 исключает случайное прикосновение, двери с блокировкой;
• Пожаробезопасность — самозатухающая изоляция, отсутствие масла и других горючих жидкостей;
• Экологичность — нет масла, простой демонтаж и утилизация;
• Готовность к установке — не требуется дополнительных ограждений или камер;
• Низкий уровень шума — естественное охлаждение без вентиляторов.

«Защитный кожух IP21 — это не просто коробка. Мы проектируем его так, чтобы сохранить эффективность естественного охлаждения и одновременно гарантировать безопасность персонала. Каждый кожух проверяется на отсутствие острых кромок и надёжность заземления».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания ТСЗ прост и включает в основном внешний осмотр кожуха и чистку вентиляции.

Виды и периодичность

Конструкция, устройство

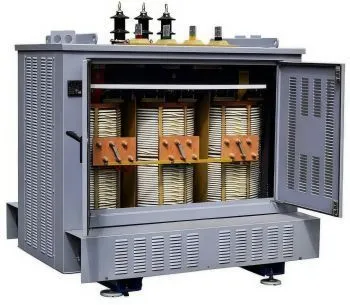

Трансформатор ТСЗ состоит из активной части, помещённой в металлический защитный кожух. Обмотки с изоляцией класса F или H закреплены на магнитопроводе из холоднокатаной стали.

Защитный кожух

Дверцы кожуха оснащены замками или винтовыми фиксаторами. Подключение внешних кабелей осуществляется через герметичные вводы в нижней части корпуса.

Собственное производство

Завод выполняет полный цикл изготовления ТСЗ: от намотки обмоток до сборки в защитном кожухе и финальных испытаний.

• раскрой и шихтовка магнитопровода;
• намотка и вакуумная пропитка обмоток;
• сварка и покраска защитного кожуха с вентиляционными жалюзи;
• монтаж активной части в кожух, установка термодатчиков и коммутации;
• испытания на нагрев, изоляцию и срабатывание защит.

«Собственная покрасочная камера и сварочные посты позволяют нам изготавливать кожухи любой конфигурации, адаптируя их под требования проекта по вентиляции и размещению».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТСЗ мощностью от 10 до 2500 кВА, напряжением до 10 кВ.

Полный перечень моделей с габаритами и весом кожуха предоставляется по запросу.

Расшифровка маркировки

Маркировка на примере ТСЗ-160/10-0,4 У3:

• Т — трёхфазный трансформатор;
• С — сухое исполнение, естественное воздушное охлаждение;
• З — защищённый металлическим кожухом (IP21);
• 160 — номинальная мощность, кВА;
• 10 — класс напряжения обмотки ВН, кВ;
• 0,4 — номинальное напряжение обмотки НН, кВ;
• У3 — климатическое исполнение.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТСЗ проходят полный цикл приёмо-сдаточных испытаний, включая проверку защитных свойств кожуха.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод обязуется в гарантийный период устранить заводские дефекты или заменить оборудование.

Гарантия действительна при соблюдении правил монтажа и эксплуатации согласно ПТЭЭП.

Как сделать заказ?

Для оформления заказа заполните опросный лист, указав:

• мощность и напряжение ВН/НН;
• климатическое исполнение;
• требуемый класс изоляции (F или H);
• необходимость дополнительных опций (смотровые окна, блокировка дверей, кабельные вводы).

Инженеры завода подготовят коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — транспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать трансформатор ТСЗ с учётом особенностей вашего объекта, нагрузки и условий размещения. Мы учтём требования по безопасности и предложим оптимальную компоновку кожуха.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Срок изготовления стандартных моделей — от 4 до 6 недель.

«ТСЗ — это безопасность, которую видно сразу. Прочный кожух и сухая изоляция делают этот трансформатор идеальным для мест, где рядом люди».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация ТСЗ регламентируются следующими документами:
